頂擊篩

頂擊篩

優勢:具備頂擊和回轉雙重運動,能有效保證篩子搖動和頂擊次數,穩定可靠,并裝有數顯式時間繼電器,用戶可根據需要調節來自動控制振篩時間。

進料粒度:≤15mm

直徑:200mm/300mm

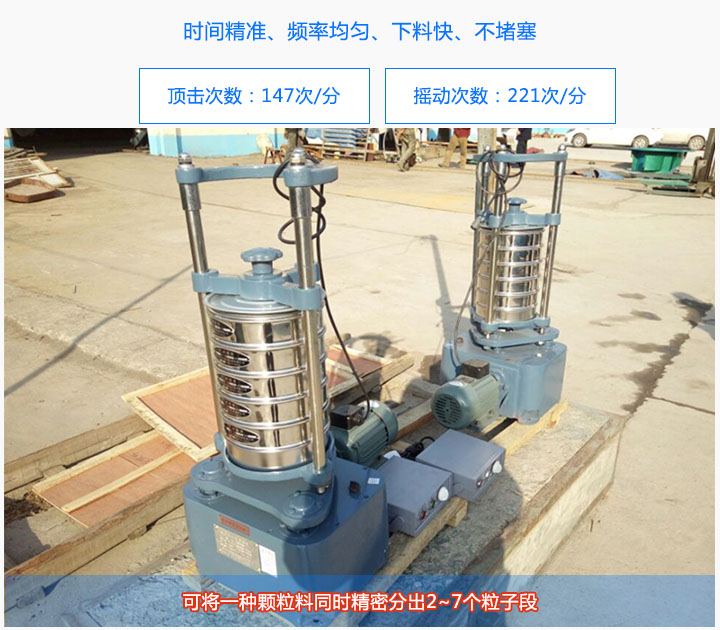

頂擊次數:147次/分

搖動次數:221次/分

7*24小時免費咨詢熱線
0373-268 2333

在線咨詢

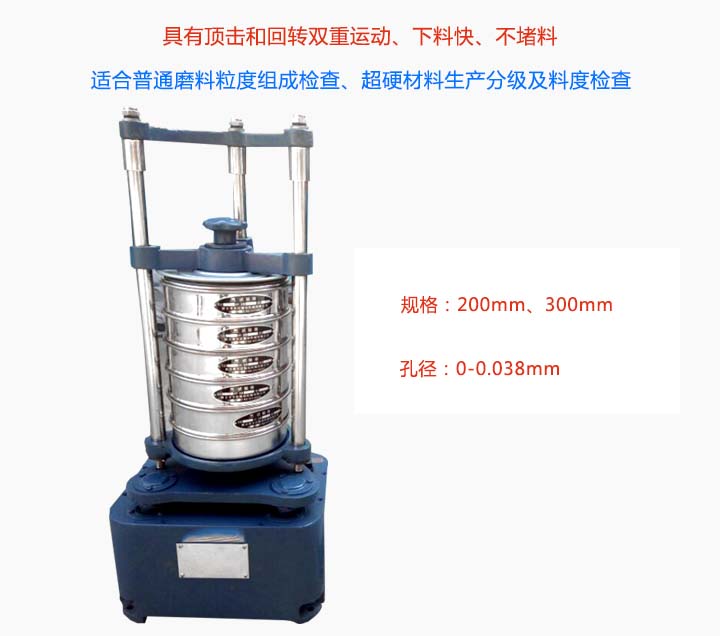

頂擊篩產品概述

頂擊篩又稱頂擊式標準振篩機結構緊湊新穎,能有效保證篩子搖動和頂擊次數,穩定可靠,并裝有數顯式時間繼電器。(用戶可根據需要調節來自動控制振篩時間)。

頂擊篩具有回轉和振擊雙重運動,能定時控制篩分時間

頂擊篩工作原理

頂擊篩電動機通過轉動軸,蝸輪付帶擺動架上的主偏心軸旋轉,從而又連帶動其它兩個付偏心軸回轉促使整個篩組的擺動半徑,也等于偏心距的平面圓周擺動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪,頂桿裝有篩組的擺動架,周期地頂起靠自重下落在機座的砧座上,使擺動架得到平面圓周擺動的同時進行震擊。

頂擊篩技術參數

序號 項目 數值 單位
1 搖動次數 290(+-)6 次/分
2 拍擊次數 156(+-)3 次/分
3 往復行程 25 MM
4 拍擊高度 38(+-)6 MM
5 套篩外徑 200、150、100、75 MM
6 可容篩層 1-7
7 使用電壓 380、220 V
8 輸出功率 370 W
9 外形尺寸 520*400*700 MM
10 凈重 125 KG

頂擊篩產品特點

1、充分利用偏心原理使機器的平臺面發生有規律的震動和頂擊,代替了手工式篩分物料的優勢,下料快、物料不易堵塞。

2、客戶可以根據自己的需要,加裝1-7層試驗篩,一次分選出多種不同粒度的成品。

3、配備時間繼電器控制,可根據需要調節來自動控制振篩時間。

4、底座減震設計,有效屏蔽作業時設備在工作臺上的顫動。

5、偏心輪采用了整體方式、安裝比較方便,也比較準確,傳動部分使用的軸承是不易磨損的,成本也比較低,比較好更換。兩齒輪之間使用“同步帶”鏈接齒輪不會(huì )磨損,使用壽命也比較長(一般維護只需要換“同步帶”)。

頂擊篩產品特點

頂擊篩結構

1、回轉機構:裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動,主偏心軸同時轉動,引發擺動盤副偏心軸等,作半徑12.5的回轉搖動,通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

2、頂擊機構:在機器回轉機構運動的同時,裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉;由于上突軸與下凸輪軸之間的轉速差,有效地使上凸輪軸上端,每分鐘頂擊篩子托盤等作上下運動147次。

3、夾緊機構:當篩子等裝上機后,按順時針?lè )较蛐D旋鈕,錐螺母沿軸向上移,同時,長短撐桿向外伸長,從而撐住導桿,并用板桿(附件)插入旋鈕孔中,扳緊,即可達到可靠固定篩蓋等目的;反向旋轉旋鈕即可松下。

4、外形材料:鑄鐵底座,噴綠漆,鑄鐵臺面,固定鋼桿。

5、動力部件:帶電容電動機。

6、震動及頂擊部件:偏心輪,彈簧,擺盤軸,上突軸與下凸輪軸。

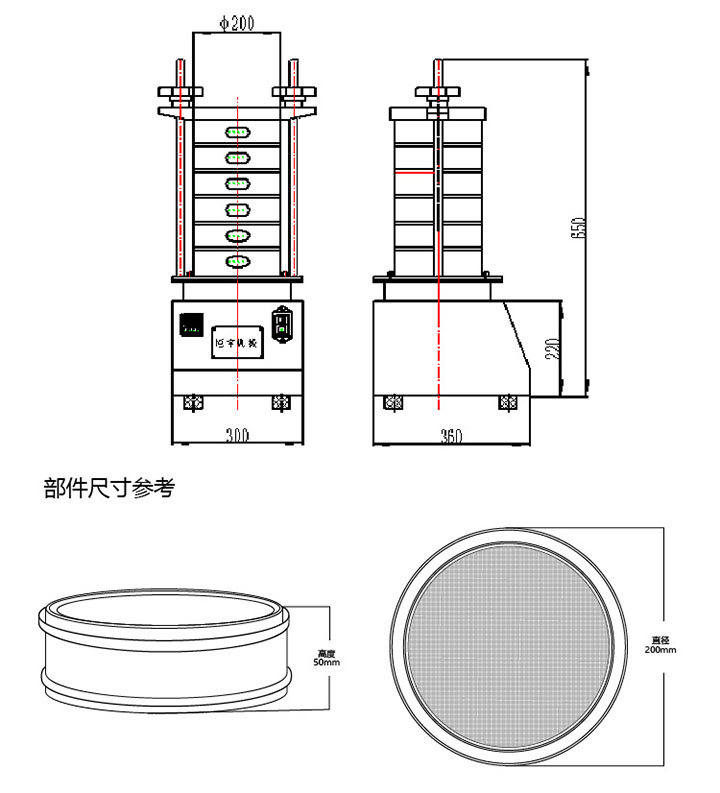

頂擊篩尺寸圖

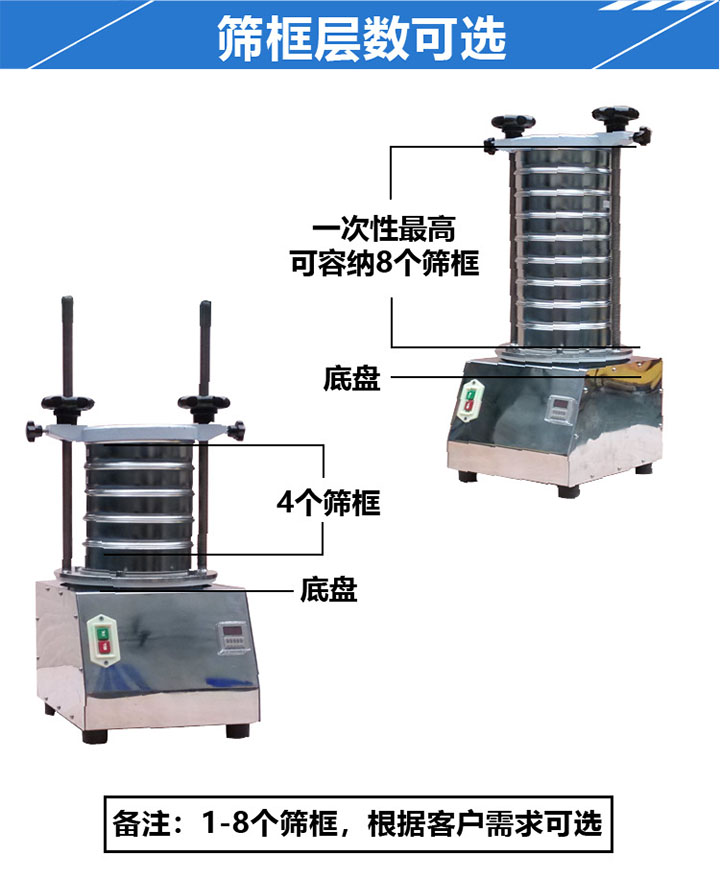

頂擊篩可裝-8層篩框

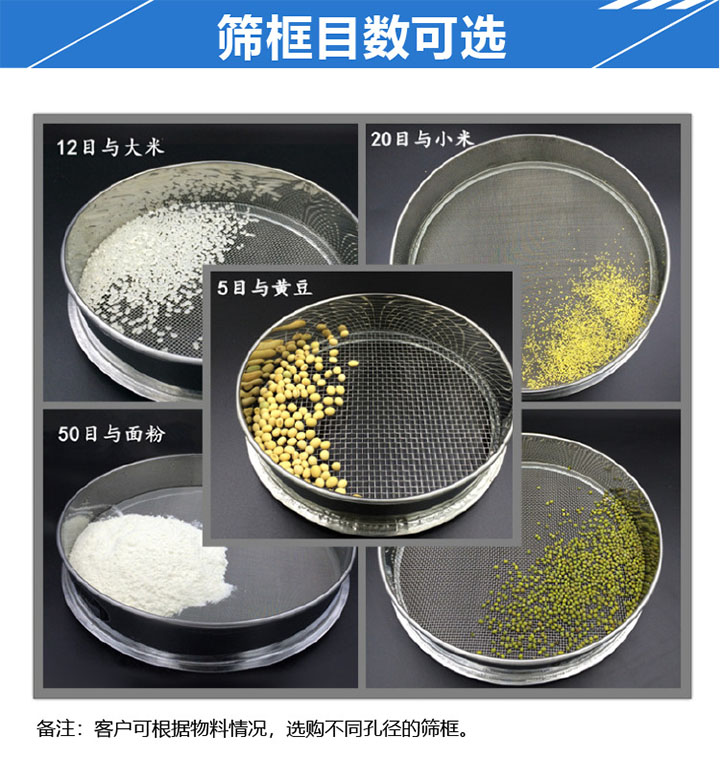

頂擊篩目數

頂擊篩應用

頂擊篩適用于建筑、公路,地質、冶金、化工、煤炭、磨料、食品、飼料、醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析

頂擊篩使用方法

1、根據需要調整時間。時間繼電器前兩位為分鐘,后兩位為秒,調整時間繼電器讀數到需要時間;

2、將篩框放入設備內,擰緊螺母后,即可開機;

3、 如調整振動幅度,可將設備內電機上激振塊上加M8螺栓,調節M(mǎn)8螺栓長度,可得到不同的激振力;

4、初次工作時無上下震擊,因電機倒轉,請將電源線頭調換一下。

5、工作結束關閉電源。

頂擊篩操作步驟

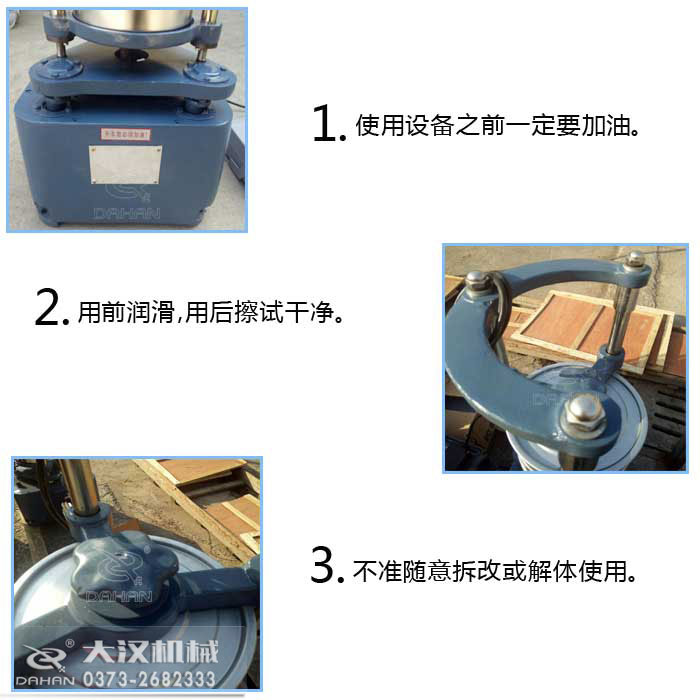

頂擊篩維護保養

1、為穩固振篩機,需用四個地腳緊固。

2、為保護內機件不受損壞,在使用前將箱體面板上的油尺頭取出,加機油3公斤。

3、每次篩分使用后,應擦干凈機體上的篩盤內的殘余灰塵,嚴禁水洗敲擊,按放順序不能顛倒。

4、為穩固振篩機,需用四個地腳緊固。

頂擊篩維護使用

頂擊篩維護使用

5、為保護內機件不受損壞,在使用前將箱體面板上的油尺頭取出,加機油3公斤。

6、每次篩分使用后,應擦干凈機體上的篩盤內的殘余灰塵,嚴禁水洗敲擊,按放順序不能顛倒。

7、電機,機箱每年清洗一次,定時器二年加油一次,確保機件的使用壽命,不使用時加防塵罩
